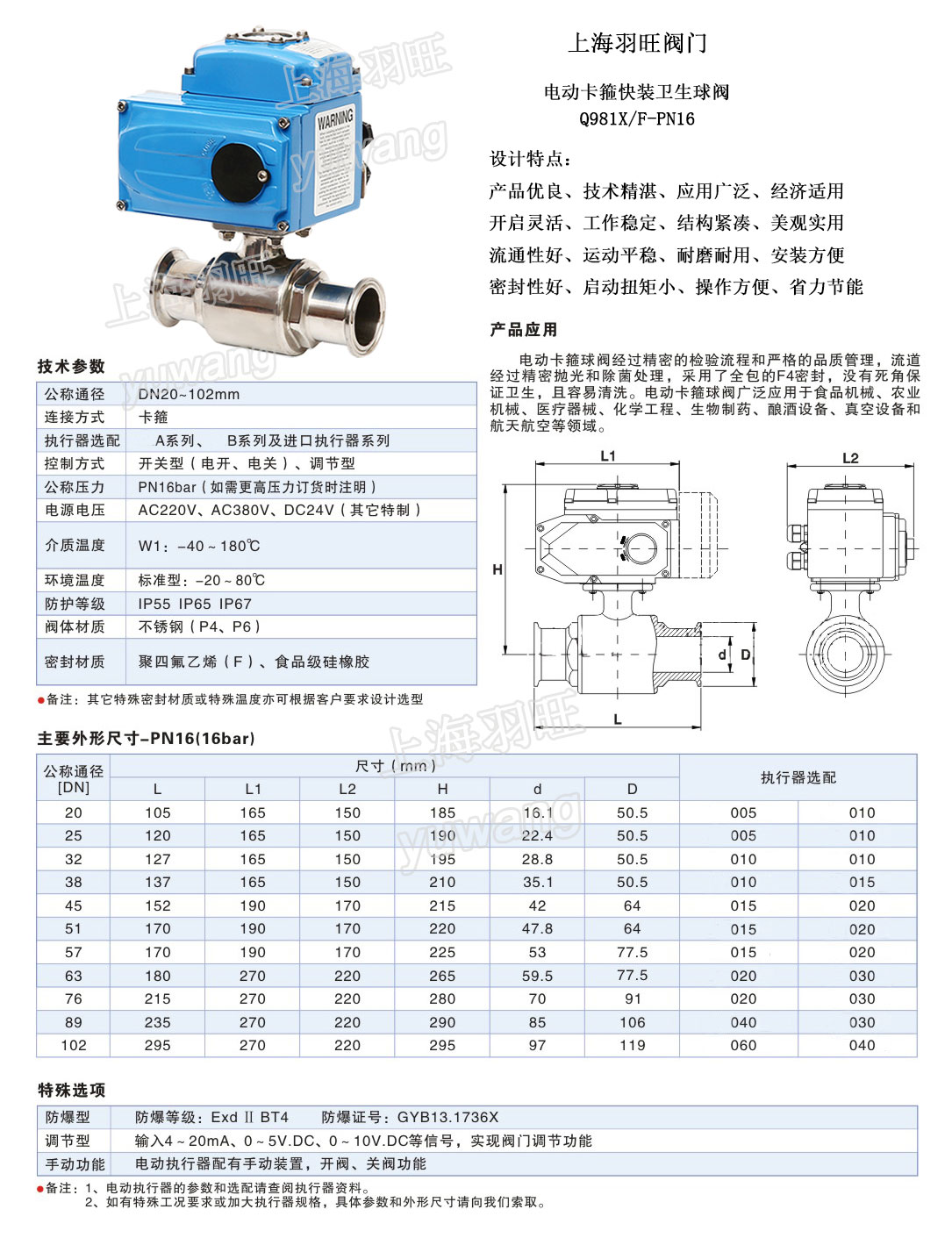

电动卫生级球阀 电动快装球阀 卡箍球阀 食品级阀门
电动卫生食品级球阀经过了精密的检验流程和严格的品质管理，留到经过精密抛光和细菌处理，采用了全包的4F密封，没有死角且容易清洗。
<<
>>
卫生级电动球阀 技术参数
公称通径DN | 19 | 25 | 32 | 38 | 51 | 63 | 76 | 89 | 102 | 133 | 159 |
动作范围 | 0～90° | ||||||||||
允许压差△P | 小于公称压力（1.0MPa） | ||||||||||
泄漏量Q | 按GB/T4213－92，为Kv值的10-4 | ||||||||||
环境温度oC | －20～60oC | ||||||||||
配用执行机构 | 可配TR、HQ、PSQ等系列角行程电动执行机构 | ||||||||||
控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | ||||||||||
卫生级电动球阀 执行器技术参数
配套执行器 | TR系列执行器 | 3410R系列执行器 | HQ系列执行器 |
电源电压 | 标准：220V AC 可选：AC 110V 、380/440V 24V ，DC24V | ||
输出力矩 | 20N·M～100N·M | 20N·M～100N·M | 20N·M～100N·M |
动作范围 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可选 |
控制方式 | 开关到位灯(开关两位控制)无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | ||
动作时间 | 4秒/15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
保护装置 | 过热保护 | 过载保护 | 内置过热保护、过载保护 |
环境温度 | -30°～60° | -30°～60° | -20℃～+70℃ |
手动操作 | 同附带手柄操作、手轮可选 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
防爆等级 | 普通型、ExdⅡ BT4,ExdⅡ CT6 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位器 | 比例控制单元 | 电位器、比例控制单元 |
绝缘电阻 | 100M/500V DC | ||
耐压值 | 1500V AC 1分钟 | ||
壳体材料 | 压铸铝合金 | 钢，铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
卫生级电动球阀 零件材料
零件名称 | 材料 |
阀体 | 304、316、316L |
蝶板 | 304、316、316L |
密封圈 | 硅橡胶、氟橡胶、聚四氟 |
阀杆 | 304、316、316L |
填料 | 硅橡胶、氟橡胶、聚四氟 |
卫生级电动球阀 性能规范
公称通径 | DN（mm） | 19～159 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用温度 | ≤120℃ | |||
适用介质 | 食品、洁净蒸汽、啤酒等卫生介质 | |||
连接形式 | 快装式、卡箍式、外螺纹、焊接式 | |||
